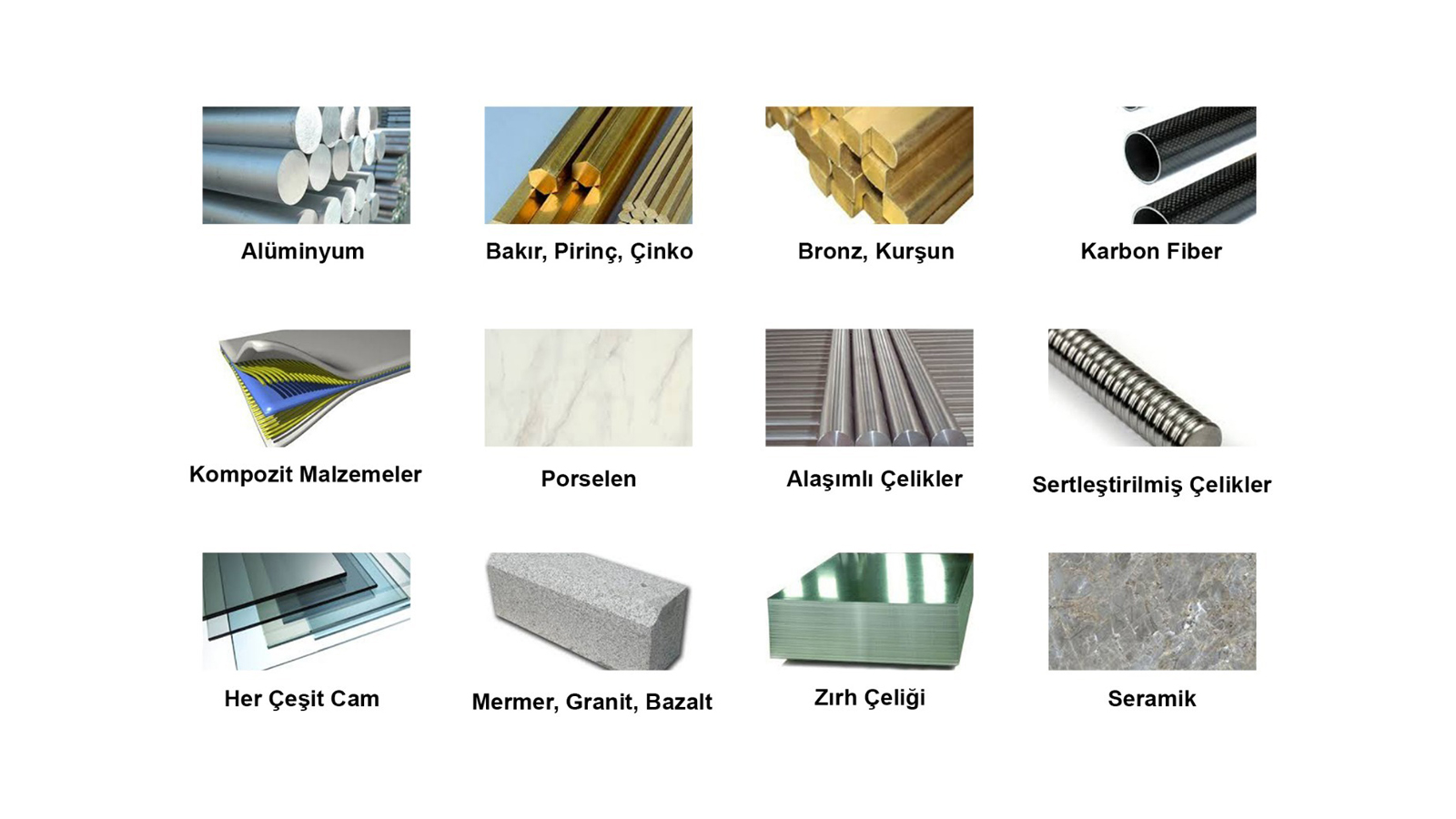

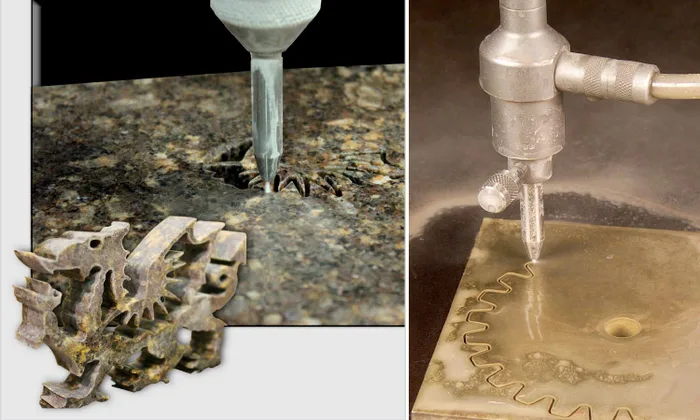

Mermer, granit, seramik, cam, metal, plastik, ahşap, titanyum, aluminium, çelik, seramik, karbon fiber, akrilik, pleksi, compozit ve daha bir çok malzeme kesimi yüksek hassasiyette yapma imkanına sahiptir.

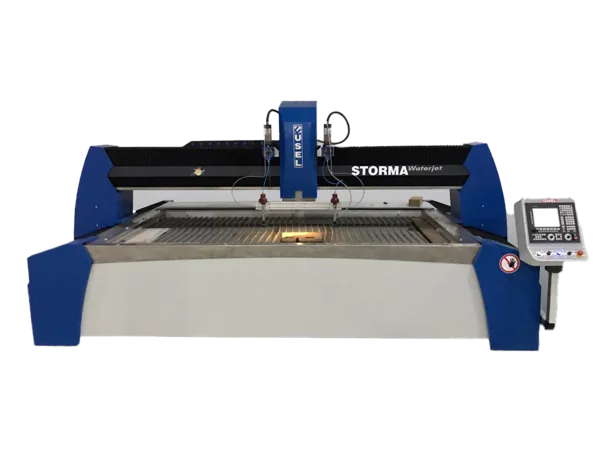

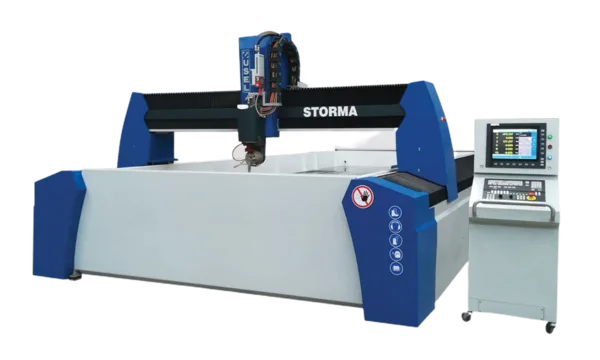

3 Eksen Su Jeti Kesim Makinası
Yüksek basınçlı pompalarla
Yüksek hız ve yüksek hassasiyet
- İstediğiniz ölçülerde X ekseni ve Y ekseni hareket alanı
- Z ekseni 200-500mm dikey hareket alanı
- Beckhoff CNC kontrol ünitesi ve Contranest yazılımı
- O (sıfır) pozisyonu için Proximity swich
- KMT/BFT 50HP 4000/6000 bar yüksek basınç pompası
- KMT/IWP kesme kafası
- Otomatik abrasiv dozaj ünitesi
- Abrasiv transfer ünitesi
- Elektronik Merkezi Yağlama sistemi
- Booster Pompası/ Oil-air cooler / El çarkı
TABLA YAPISI |
| Portal tip gövde üzerinde, 2 kat astar ve 2 kat akrilik boyalı kapaklar ve koruyucular |
| Tamamen gerilme giderme tavlaması uygulanmış tabla ile bohrwerk işlemine tabi tutulmuş montaj yüzeyleri, paslanma çelik kenar korunakları |
| O (sıfır) pozisyonu için Proximity swich |
| Malzeme yükleme boşaltmasına engel olmayan komple açık alan (standart makina) |
| Değişebilir ızgaralar (standart makina) |
MODEL ve TABLA ÖLÇÜLERİ |
| WJ1515 (1500 mm x 1500 mm) |
| WJ1530 (1500 mm x 3000 mm) |
| WJ2030 (2000 mm x 3000 mm) |
| WJ2040 (2000 mm x 4000 mm) |
| WJ2060 (2000 mm x 6000 mm) |
| WJ3040 (3000 mm x 4000 mm) |
| WJ3060 (3000 mm x 6000 mm) |
HAREKET SİSTEMİ |
| Sızdırmaz koruyucu içerisinde lineer kızaklar (X ve Y ekseni) |
| X ekseninde ve Y ekseninde bilyalı vida, hassas kremayer, lineer kızaklar |
| X ,Y ve Z ekseninde servo motorla kontrol |
| Elektronik merkezi yağlama sistemi |
| Mekanik ve elektrikli ürünler, alman menşei ağırlıklıdır. |
MEKANİK HASSASİYET |
| Mekanik Hassasiyet ± 0.06 mm |
| Tekrarlama Hassasiyeti ± 0.05 mm |
| Kesme Hızları X-Ekseni 0 – 34.000 mm/dk |
| Kesme Hızları Y-Ekseni 0 – 34.000 mm/dk |
| POMPA SEÇENEKLERİ |

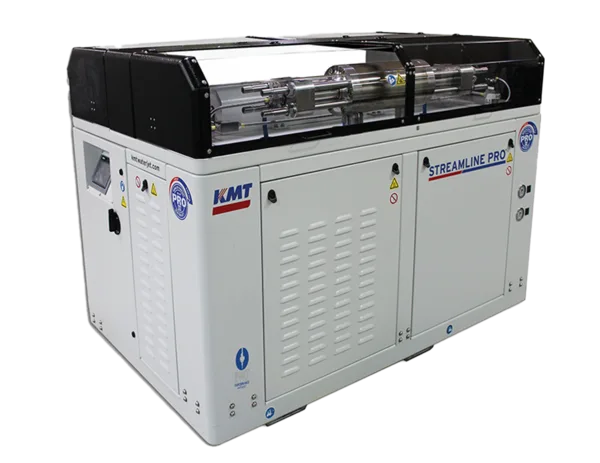

| Yüksek Basınç Su Jeti Pompası (50 HP standart makine) |
| KMT Neo / BFT Ecotron 40.37 |
| Max. Basınç (Bar): 4.000 bar |
| Motor gücü : 50 |
| Su tüketimi(LPM): 3.7 lt/min |
| HP Pompa Seçenekleri: HP Pompa / Pump / 40 HP, 50 HP, 60 HP, 75 HP, 100 HP |
| CNC Kontrol Sistemi: FAGOR (FAGOR / BECKHOFF) |

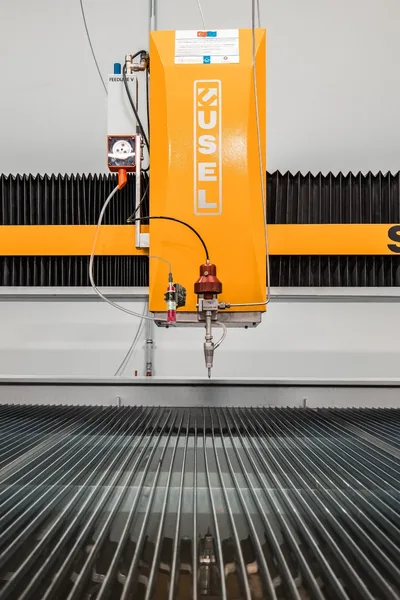

| Kesme Kafası : KMT IDE / IWP |
| CAM Yazılım: Igems CAM / Contronest CAM |

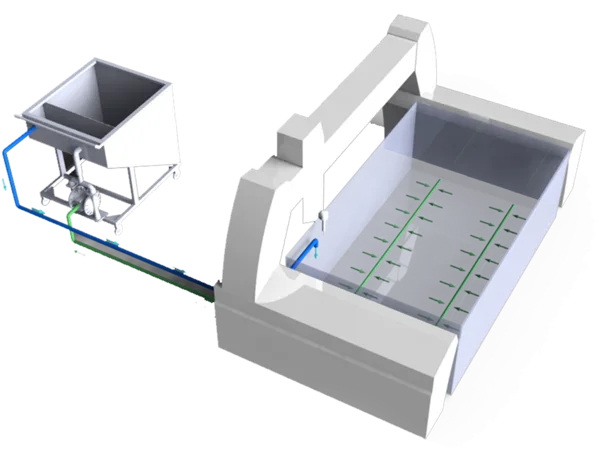

| Aksesuarlar Abraziv Transfer Ünitesi: Abraziv Besleme Sistemi |
| Kesme kafası su geri döndürmez valf |
| (Suyun hazneye ulaşarak garnet abrazivini ıslatmasını engeller) Amerikan Patentli |
| Otomatik Abraziv transfer Ünitesi |
| 200 Litre kapasiteli, Garnet abrazivini otomatik olarak basınçlı hava yardımıyla kesme kafasındaki abraziv dozaj valfine iletir |
| Abraziv dolum sensörü ve basınç sensörü ile operatörü uyaran sisteme sahiptir |
| Ayrıca ışıklı uyarı ve ikaz sistemi bulunmaktadır |
CNC KONTROL ÜNITESİ VE CAD YAZILIMI |
| FAGOR (FAGOR / BECKHOFF) eksen kontrolü, yazılım dahil, Türkçe arayüz |
| Ekran, dokunmatik : TFT WVGA 800×480 pixel (11”) |
| Besleme Gerilimi 24 VDC |
| CAM Yazılımı, dxf formatında okuma, süre ve uzunluk hesaplama |
