5 EKSENCNC KÖPRÜKESME VEİŞLEME MAKINASI

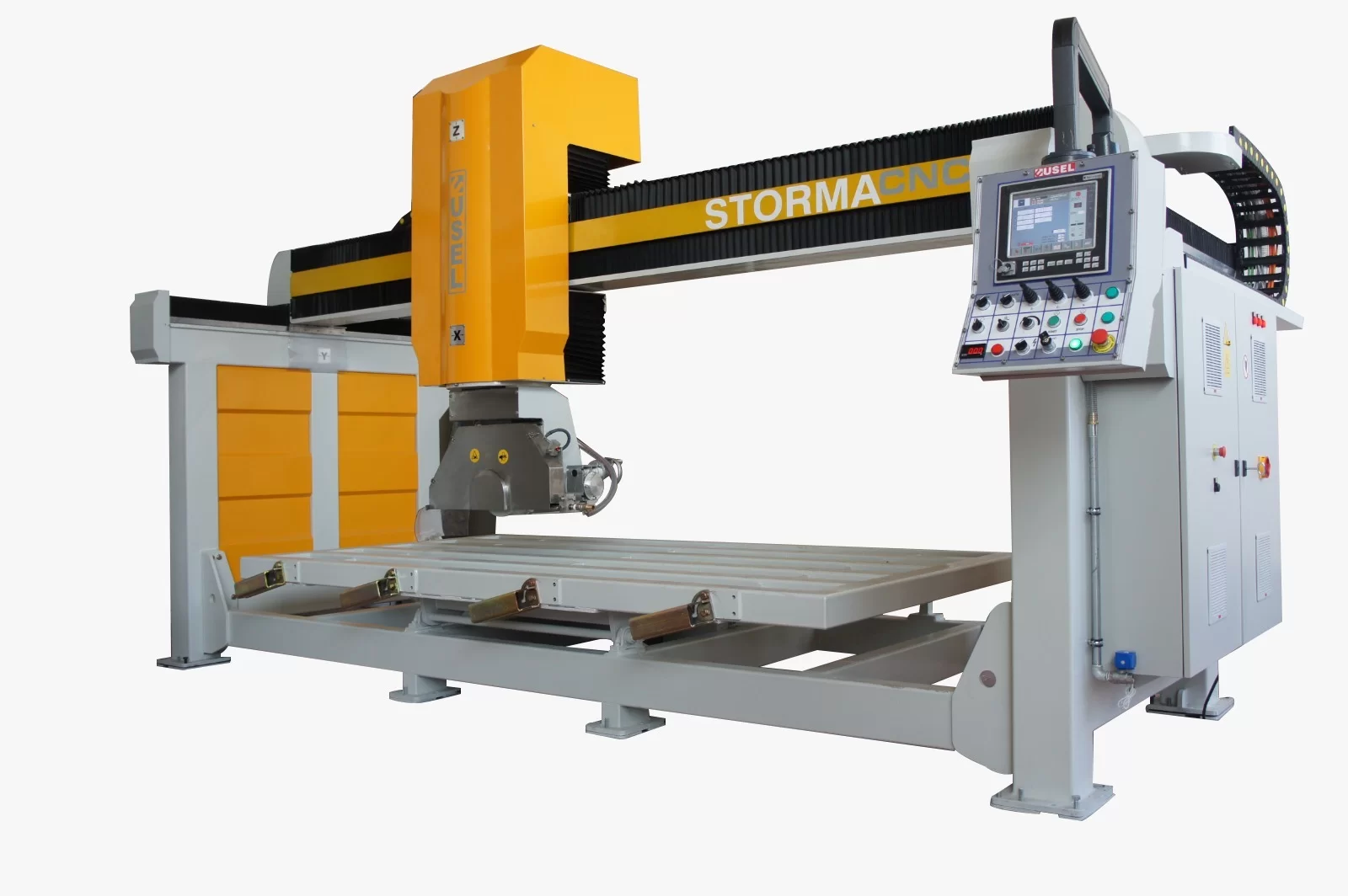

STORMA CNC 5 eksen — Monoblok köprü gövde, testere ve freze bir arada.
- X ekseni 3500 mm, Y ekseni 2100 mm hareket alanı
- Z ekseni 500 mm dikey hareket
- C eksen kesme kafası dönüşü otomatik 0-360 º (5 eksen CNC)
- A ekseninin CNC kontrollü eğimi manuel 0-90 º (5 eksen CNC)
- TEX PowerD CNC Kontrol Ünitesi, 5 eksen dijital iletişim kontrol ünitesi ve servomotor/sürücüleri
- 20 HP Testere Motoru 3000 rpm
- Mobil Operatör Paneli
- Lazer 50 mW ve 3 eksenli Braketi
- Otomatik Su valf
- Otomatik Merkezi Yağlama
- Schneider marka ya da muadili elektrik malzemeleri

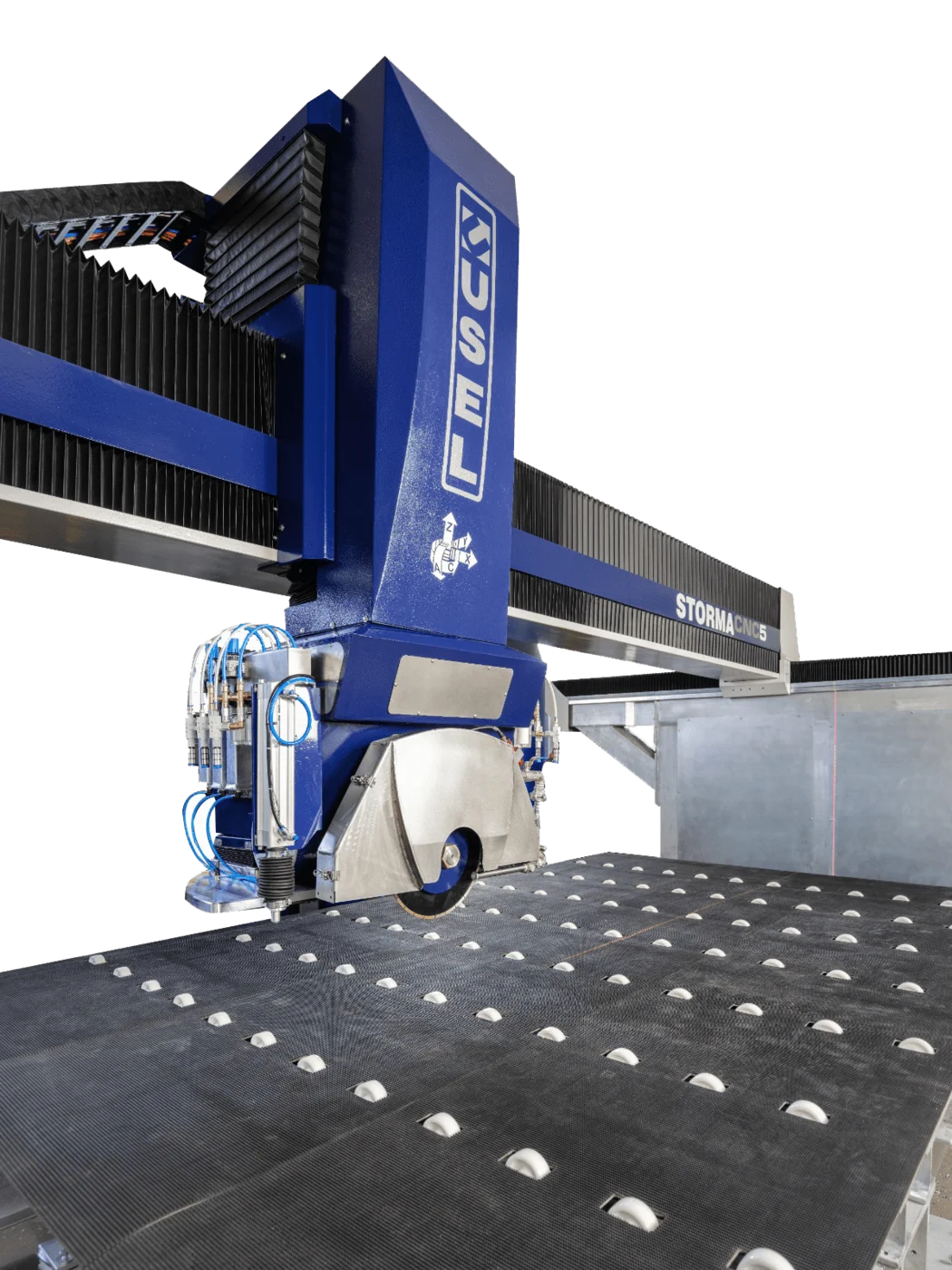

TESTERE &
FREZE
Testere ve freze kafasını bir arada barındıran köprü makinası — aynı kurulumda kesme ve 3D işleme.
- C ekseni 360° otomatik kafa dönüşü
- A ekseni 90° açılı kesim
- 3.500 mm geniş çalışma alanı

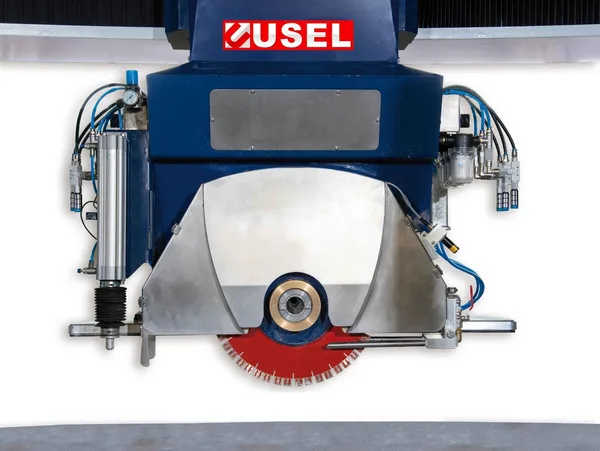

22 HP Testere + Frezeli Motor
6.000 rpm testere + freze motoru — daha yüksek kesim ve işleme gücü.
Inverter 22 kW
0–6.000 rpm devir ayarı ile hassas hız kontrolü.
Hidrolik Kaldırma Tablası
Farklı malzeme yüksekliklerine hidrolik uyum.

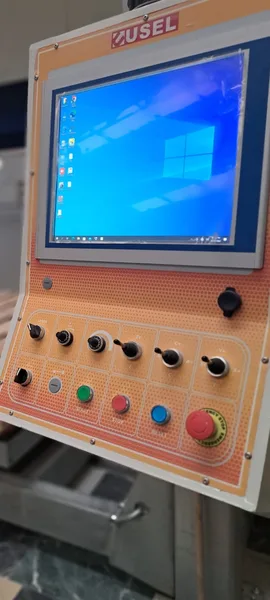

Endüstriyel PC + 17" Dokunmatik
17" dokunmatik endüstriyel panel PC ve NC yazılımı.
DDX Easystone NC Testere Yazılımı
Operatör panelinde CAD-CAM ve makrolar gömülü kesim yazılımı.
DDX Easystone CAM Yazılımı
Doğaltaş işleme için hızlı programlama ve optimize yol.

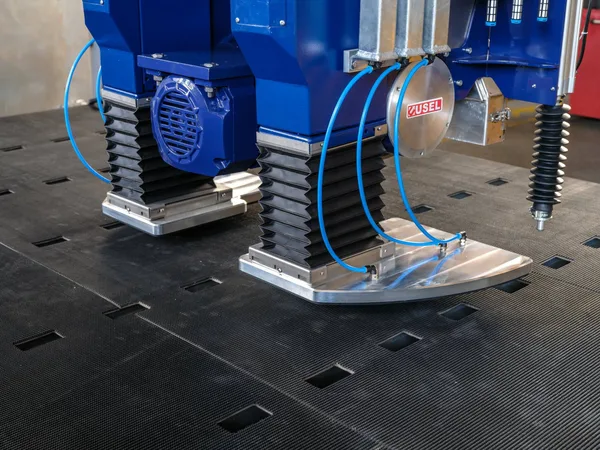

Vakumlu Plaka Kaldırma Sistemi
Döner kafaya montajlı 2×400 kg vacuum manipulatör + Nesting yazılımı.

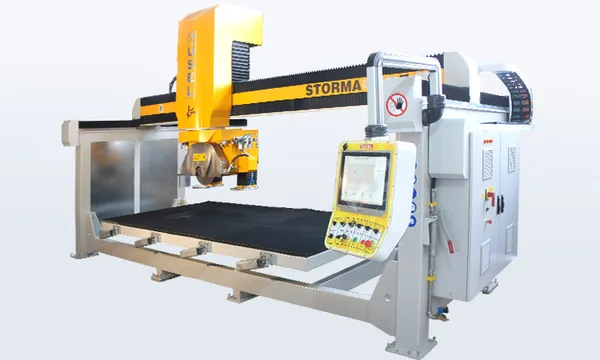

Genişletilmiş Tabla 4000×2400
Büyük plaka için genişletilmiş çalışma tablası.

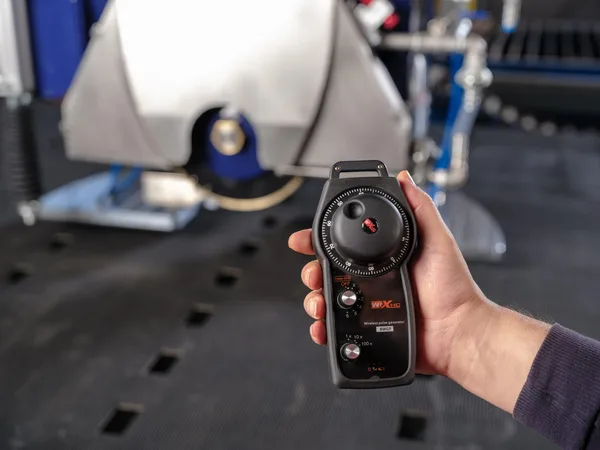

El Çarkı
Manuel hassas konumlama için el çarkı.
Torna Opsiyonu (6. Eksen)
600 mm çap, 1500 mm uzunlukta silindirik profil işleme.
Sıcak Daldırma Galvaniz (Komple)
Komple galvaniz kaplama ile uzun ömürlü korozyon koruması.

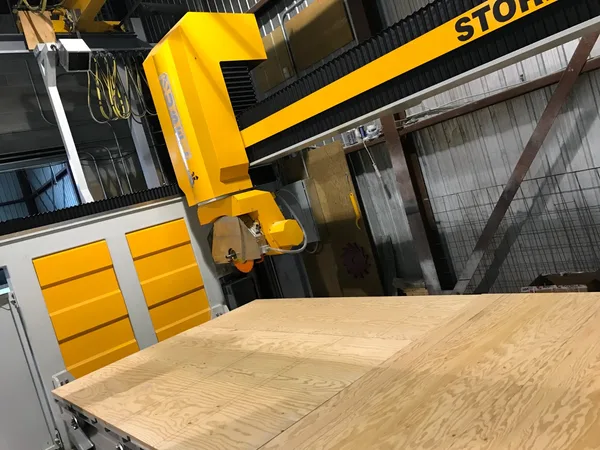

Ahşap Tabla IROKO
IROKO 50 mm + LAREX / POLYWOOD tabla seçeneği.

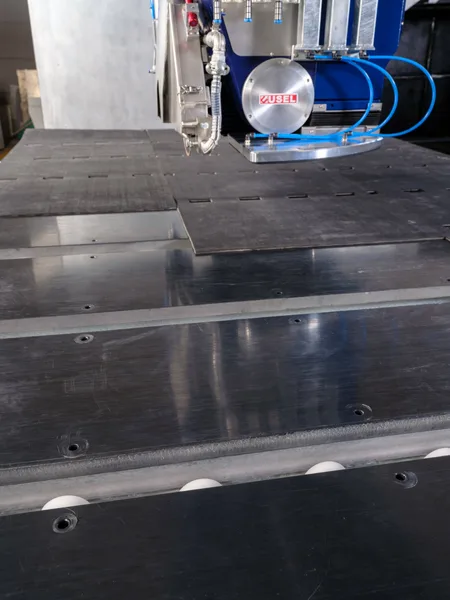

Plastik Tabla
Malzeme sabitleme için plastik tabla.
Aluminyum Tabla 25 mm
Hassas sabitleme için 25 mm alüminyum tabla.
Supergrip Kaplama
Tabla yüzeyinde kaymaz Supergrip kaplama.
Foto-Kamera Canon EOS 1300D
Canon EOS 1300D + DDX NC Fotokamera yazılımı ile plaka konumlama.
Takım Ölçme Sistemi
Otomatik takım boyu/ölçü referanslama.
Plaka Taş Kalınlığı Ölçme
İşlem öncesi otomatik kalınlık ölçümü ve doğru Z referansı.

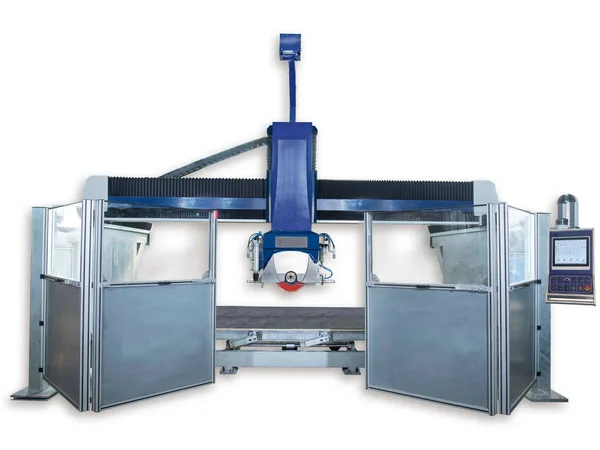

Ön Kapılar ve Emniyet Sviçleri
Operatör güvenliği için ön kapı ve emniyet svicleri.
Işık Bariyeri (4 / 3 Taraflı)
Çalışma alanı için fotoelektrik ışık bariyeri — 3 veya 4 taraflı.
Freze Takım Paketleri
Farklı malzeme ve profil için özel freze takım setleri.
| Net Kesim Alanı | 3.200 mm (X) × 2.000 mm (Y) |
| Geniş Tabla (ops.) | 3.600 mm (X) × 2.000 mm (Y) |
| Hidrolik Kalkar Tabla | 0÷86° |
| C Ekseni Dönme | 0÷360° |
| A Ekseni Eğim | 0÷90° (otomatik) |
| Kontrol Sistemi | Endüstriyel bilgisayar + RTCP CNC + Servo motor |
| CAM Yazılımı | Cut Cam (tasarım + programlama) |
| Operatör Paneli | Mobil panel |
| Testere Motoru | 20 HP standart (25 HP opsiyon) |
| Testere Çapı | 500 mm |
| Devir Kontrolü | İnverter — 3.000÷4.000 RPM |
| Taş Ölçme | Otomatik prob ile ölçme |
| Çizgi Lazer | 50 mW |
| Su Valfi | Otomatik (testere ile senkron) |
| Yağlama | Otomatik merkezi yağlama |
| Plaka Sabitleme | Pnömatik klapeler |
| Elektrik Ekipmanı | Schneider veya eşdeğeri |
